Attrezzatura per birreria per birra in acciaio inossidabile 2000L con tre navi fabbrica di birra riscaldata a vapore con agitatore di fondo per la Svezia
Casa » Attrezzature Brewery » attrezzature fabbrica di birra » Attrezzatura per birreria per birra in acciaio inossidabile 2000L con tre navi fabbrica di birra riscaldata a vapore con agitatore di fondo per la Svezia

Dettagli del prodotto

Condividi su:

Attrezzatura per birreria per birra in acciaio inossidabile 2000L con tre navi fabbrica di birra riscaldata a vapore con agitatore di fondo per la Svezia

L'attrezzatura per la produzione di birra / birrificio da 2000 litri è realizzata per un cliente svedese. Il birrificio è un birrificio a 3 navi (serbatoio per mash / lauter, serbatoio per bollitura / idromassaggio e serbatoio per acqua calda) con agitatore di fondo. Le pompe, l'agitatore, il raker saranno controllati da VFD Il componente del pannello di controllo è Siemens, Omron, Schenider ed è conforme allo standard TUV. Tutto il materiale è in acciaio inossidabile 304 per uso alimentare.
Materiale:
Isolamento:
Sistema di controllo:
componente elettrico:
metodo di riscaldamento:
Quantità:
  • DB.VALORI-2000L
  • DGET
  • 8438400000


Attrezzatura per birreria per birra in acciaio inossidabile 2000L con tre navi fabbrica di birra riscaldata a vapore con agitatore di fondo per la Svezia

Il 2000Lattrezzatura per birra / birrificioè realizzato per un cliente svedese.Il birrificio è un birrificio a 3 navi (serbatoio per purea / lauter, serbatoio per bollitura / idromassaggio e serbatoio per acqua calda) con agitatore di fondo. Le pompe, l'agitatore e il raker saranno controllati da VFD. I componenti del pannello di controllo è Siemens, Omron, Schenider ed è conforme allo standard TUV. Tutto il materiale è in acciaio inossidabile 304 per uso alimentare.


8


specificazioni

SUS 304 / SUS316 / Rame rivestito, Spessore interno = 0,3 mm, Spessore esterno = 0,2 mm

Stile di riscaldamento opzionale del vapore, elettrico e fuoco diretto per i serbatoi del birrificio

Finitura interna 2B, lucidatura delle saldature a 0.4um

Cilindrico e fondo con camicia a vapore: una pressione massima di 3 bar garantisce una velocità di riscaldamento di 1 ° C / min.

Pannello di controllo PLC con Siemens, Omron, elemento Schenider e accordo con lo standard UE

Riduttore controllato VFD e pompa per mosto

Assemblaggio di sfere rotanti sanitarie per la pulizia

Isolamento in PU, spessore: 100 mm

Sensore di temperatura (RTD) in un pozzetto termometrico

Gruppo agitatore per rastrello e mash con riduttore superiore / inferiore



Componente dell'attrezzatura del birrificio per birra



                                                                           Mill System


01

Mill Machine

1 pezzo

500-800Kg / h;

Tipo di rotolo dell'interruttore; Grado di mulino regolabile;

Potenza: 2.2kW; Tensione: 230V; Modello: Fm-011;

Velocità del rullo più veloce: 700 giri / min

Dimensione delle particelle di frantumazione: regolabile

Rapporto di materiale metallico magnetico: ≤0,003 g / kg

Temperatura dei rulli dopo la produzione: ≤56 ℃

02

Coclea a vite per malto

1 pezzo

Capacità: 1000kg-3000kg / h;

Potenza: 1.5Kw;

PhotoBank


Sistema di schiacciamento

Nome

Dimensioni / Volume / Quantità

Parametro tecnico

Birrificio a 3 navi

serbatoio per mash / lauter

Serbatoio di ebollizione / idromassaggio

Serbatoio di acqua calda

Doppia parete in acciaio inossidabile

Capacità lorda: 2600L

Capacità utile : 2000L

Esterno: Ø1700 mm;

Altezza totale: 2600 mm;

Dimensione della botola della parte superiore del serbatoio : φ350

Distanza tra le schede filtro ≤ 0,7 mm

Potenza di miscelazione : 1,5 kW

Rapporto di miscelazione : 1: 43
- 1 pc


1.material: Inner (AISI 304), spessore: 3,0 millimetri; Out (AISI 304), thinckness: 2.0mm;

2. Rivestimento esterno (spessore SUS 304: 3,0 mm;

3. Cilindro (tipo affilato, SUS304), spessore: 3,0 mm.

4. Trattamento della superficie interna: saldature rettificate a Ra 0.4µm senza angolo morto.

5. Saldatura TIG 100% con scudo di gas argon puro

6. Isolamento: poliuretano spessore 100 mm.

7. Piano superiore e fondo conico

8. Botola superiore in vetro

9. Modo di temperatura : Doppio termometro metallico

10. Superficie di outsourcing: lavorazione di lucidatura a saldare

11. Pressione della camicia: pressione di progetto 0,3 MPa, pressione di esercizio<0,2 MPa.

12. Sfera e porta di spruzzatura CIP con copertura a 360 ° montate dall'alto

TC Facile da pulire

13. Taglio laser in acciaio inossidabile False Bottom / Filter

14. Thermo well per sensore di temperatura ad alta precisione

15. 4 pezzi completamente resistenti SUS304 gambe con livellamento

16. Ranghinatore per cereali con motore controllato da VFD e riduttore.

17. L'uso del controllo avanzato dell'inverter dei motori, silenziamento a risparmio energetico. La velocità del motore può essere controllata e regolata dal trasduttore.

18. Con la luce della vista sulla parte superiore


Pompa per mosto

CONTROLLO VFD;

ABB MOTOR


- 1 pz

Capacità: 5000L / h

Acciaio inossidabile304pompa di consegna del cibo;Energia1.5KW, sollevare38m, Rev2880r / min

L'uso del controllo avanzato dell'inverter dei motori, silenziamento a risparmio energetico. La velocità del motore può essere controllata e regolata dal trasduttore.

Pompa dell'acqua calda

CONTROLLO VFD;

ABB MOTOR

- 1 pz

Capacità: 5000L / h

Pompa per erogazione di alimenti in acciaio inossidabile 304; Potenza : 1.5KW, sollevamento : 38m, giro : 2880r / min

L'uso del controllo avanzato dell'inverter dei motori, silenziamento a risparmio energetico. La velocità del motore può essere controllata e regolata dal trasduttore.

Descrizione dettagliata della pipeline del birrificio

- 1 set

1. Tubazioni rigide: SUS304 sanitario; Autosvuotante

Spia in linea per il controllo della chiarezza e del colore del mosto

Tubo per birreria rinforzato sanitario da 2,12 metri con TC

adattatori

3. Filtro del tubo che mantiene la rottura calda dallo scambiatore di calore

4. valvole complete, raccordi e tutte le parti

5.Ogni saldatura per una finitura sanitaria liscia

6. Valvole a farfalla manuali in acciaio inossidabile TC

7. Tubi di vapore e componenti vapore per speciali

Scambiatore di calore a piastre a due stadi

30㎡1 pezzi

Funzione: raffreddamento del mosto

1.Due fasi per acqua glicolata e acqua città / fredda (singola

palco per facoltativo)

2. Piastre ondulate completamente in acciaio inossidabile 304

3. Piastre posteriori in acciaio inossidabile (coperchio in acciaio al carbonio per

opzionale)

4. Completamente rimovibile per una pulizia accurata regolare

5.Area di raffreddamento efficace: 30M2

6.Progettazione della pressione: 1,0 MPa

7.Temperatura del design: 170

Acqua 8.City, acqua glicolata, ingresso e uscita mosto

9.Dimensione: 310 * 425 * 1010mm

Piattaforma operativa

-1 set

Il telaio della piattaforma è costruito interamente in acciaio inossidabile con un piatto in acciaio inossidabile con diamante. Un involucro elettronico a tenuta stagna inossidabile è montato sul retro della piattaforma. Le scale sono costruite con materiale del ponte in lamiera di acciaio inossidabile. Il binario di sicurezza è realizzato in tubo di acciaio inossidabile

Grant per mosto esterno

1 set

Caratteristiche: Serbatoio tampone che evita la pressione negativa

lauter tun

1. Volume totale di mosto di circa 50 litri

2. Copertura incernierata in acciaio inossidabile

3. Avviare il vetro Levlel

4. Valvola di scarico

5. acciaio inossidabile 304

6. Tutti e 38 i collegamenti sanitari tri-clamp

Assemblaggio di aerazione del mosto

-1 set

Caratteristiche:

1. Assemblaggio di tubi in acciaio inossidabile

2. Pietra di aerazione

3. O2 10mm NPT valvola a sfera O2 scollegare

4. 38 Collegamenti sanitari a tre morsetti

5. Vetro spia incorporato

Filtro per il luppolo

1 set

Caratteristiche:

1. Superior SUS 304

2. I luppoli possono essere completamente filtrati

3.La precisione del filtro è 80-200um

4.Type: DN25-DN100


1

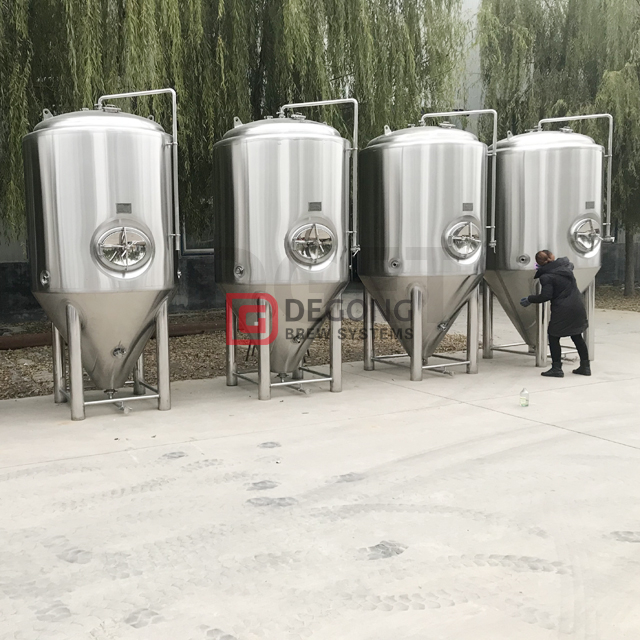

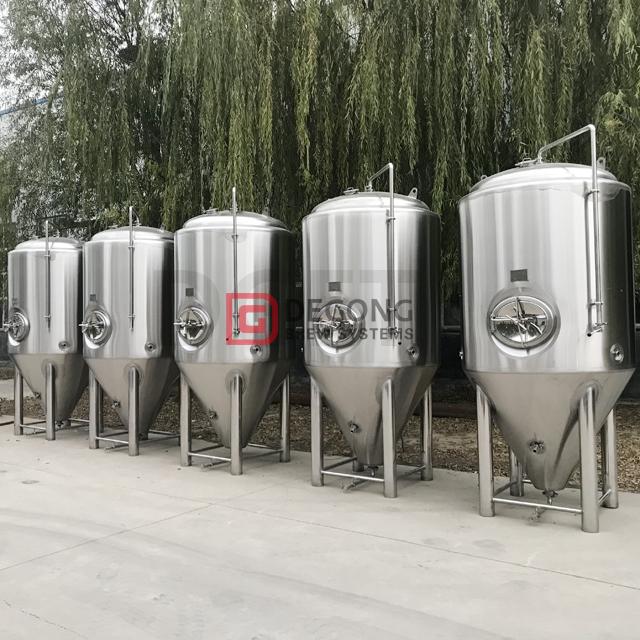

Sistema di fermentazione


Codice

Nome

Dimensioni / quantità

Parametro tecnico

01

Serbatoio di fermentazione

-5pcs

Serbatoio in acciaio inossidabile a doppia parete;

Capacità lorda: 2500L

Capacità utile : 2000L Esterno: Ø1500mm;

Altezza totale: 3300 mm;

1. Spessore interno materiale (SUS304): 3,0 mm; Esterno (AISI 304) di spessore: 2.0mm

2. Spessore rivestimento esterno (SUS304): 1,5 mm;

3. Fondo del cono della testa ovale, spessore: 3,0 mm.

4. Area di scambio termico : 5.1㎡

5. Attrezzatura con: cono 60 ° resistente al design a compressione compression gocciolante

6. Saldatura TIG 100% con scudo di gas argon puro

7. Rivestimento interno: rivestimento sanitario 2B, decapato e passività; (Finitura a specchio 8K opzionale)

8. Finitura esterna: finitura spazzolata a olio (2B, finitura a specchio 8K opzionale)

9. Interno completamente lucidato a 0,2 ~ 0,4 μm senza angolo morto

10. Isolato con schiuma poliuretanica ad alta densità 100mm

11. Giacca in glicole: placca increspata sul cono e sul lato

12. Test di tenuta del serbatoio rigoroso con acqua e gas in pressione

13. Test di tenuta della camicia rigoroso con acqua e gas in pressione

14. Passerella sanitaria montata lateralmente con porta a pressione

15. Braccio CIP collegato TC con sfera a spruzzo con copertura a 360 °

16. Braccio di scarico CO2 con valvola a farfalla

17.Valvola di campionamento sigillata metallica sanitaria completa

18.Valvola di sicurezza meccanica PVRV 2 bar in alto

19. Manometro idraulico antiurto sul braccio CIP

20. Braccio a cremagliera rotante e attacco sul cono con valvola a farfalla

21. Braccio di scarico a pinza con valvola a farfalla

22.Thermowell per sensore di temperatura ad alta precisione

23,4 pezzi completamente SUS304 gambe pesanti con livellamento

supporto cuscinetti e gambe

24. Valvole complete, raccordi e tutte le parti

25. Porta di salto a secco da 4 '' TC con fondello solido

26.Tubo di livello sanitario e valvole TC per richiesta speciale

27. Manometro Pressione termometro Valvola di campionamento Porta Dry Hop


7



                                                              Sistema di pulizia


01

Pompa di lavaggio

3000l / h

1pc

Pompa anticorrosione SS, Potenza0,75 kW di sollevamento: 18 m Rev: 2880r / min

02

Carro armato alcalino

Capacità utile200L

- 1 pc

Trattamento della superficie interna: saldature rettificate a Ra 0.6µm.

Tutti i materiali adottano lo standard internazionale dell'acciaio inossidabile 304, tutte le saldature sono formate su un lato e su due lati per la protezione dell'argon.

03

Serbatoio di sterilizzazione

Capacità utile : 200L

- 1 pc

Acciaio inossidabile304,spessore: 2mm

Trattamento della superficie interna: saldature rettificate a Ra 0.6µm.

Tutti i materiali adottano lo standard internazionale dell'acciaio inossidabile 304, tutte le saldature sono formate su un lato e su due lati per la protezione dell'argon.

04

Scatola di controllo

- 1 pc

Materiale del mobile: verniciatura plastica anti-potere

Stile di montaggio: a parete

Componenti elettrici: marchio mondiale CE

certificato

Pompa CIP on / off

Attivazione / disattivazione del riscaldamento

Regolatore di temperatura per richiesta speciale

Timer accensione / spegnimento automatico per riscaldamento per richiesta speciale

Controllo VFD per pompa CIP per richiesta speciale


CIP




                                                                                                   Sistema di raffreddamento


01

Serbatoio di glicole

- 1 pc

1.Materiale: interno (SUS304), spessore: 3,0 mm;

Esterno: 2,0 mm (acciaio inossidabile);

2. Isolamento: poliuretano spessore 100 mm.

3.Modalità di temperatura: sonda di temperatura PT100, trasmissione della temperatura, display del pannello di controllo della temperatura

02

Serbatoio di acqua fredda

- 1 pc

1.Materiale: interno (SUS304), spessore: 3,0 mm;

2. Giacca esterna (spessore SUS 304: 1,5 mm;

3.Cilindro (tipo affilato, SUS304), spessore: 2,0 mm.

4. Trattamento della superficie interna: saldature rettificate a Ra 0.4µm.

5. Isolamento: poliuretano spessore 100 mm.

6. Modo di temperaturaDoppio termometro in metallo

7. Superficie di outsourcing: elaborazione di lucidatura della saldatura

8. Pressione della camicia: pressione di progetto 0,3 MPa, pressione di esercizio<0,2 MPa.

9.CIP 360 gradi Omni pulizia dei cuscinetti

03

Unità di refrigerazione

-1pcs


Medio : Freon R-404A

Tensione di funzionamento: 230 V.


04

Pompa di circolazione

- 2 pezzi

Flusso: 3 m3 / h, ascensore : 25m, potenza: 0.75KW;

Raffreddamento



Sistema di controllo

01

Controllo del mashing

Funzionamento manuale

Strumento

Semi-Auto-controllo

Norma europea

Componente Siemens, Schneider, Omron

1 set

Miscelazione, rotazione, pompa per mosto

02

Controllo della fermentazione

Temperatura, pressione, lampada

03

Controllo del raffreddamento

Unità macchina, pompa, temperatura

04

Controllo di pulizia

Pompa di pulizia

05

Controllo Miller



control1 (2)

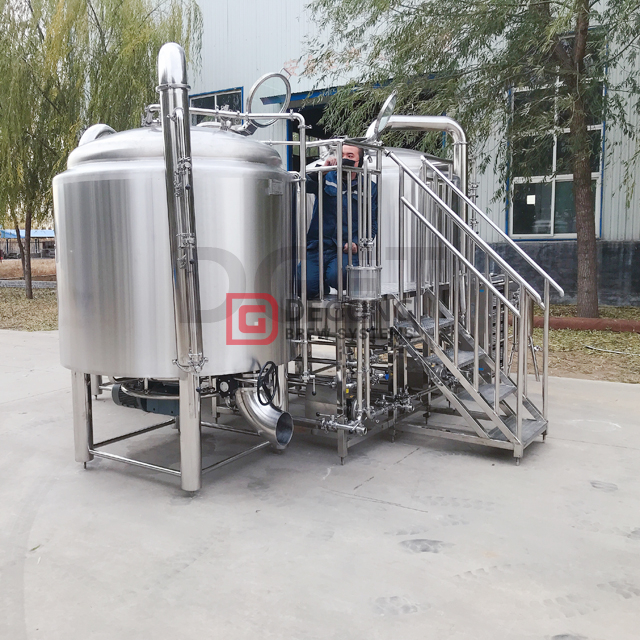

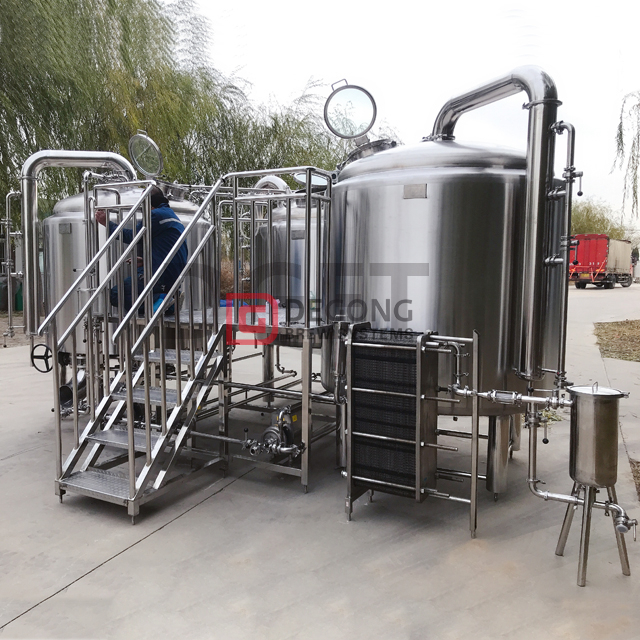

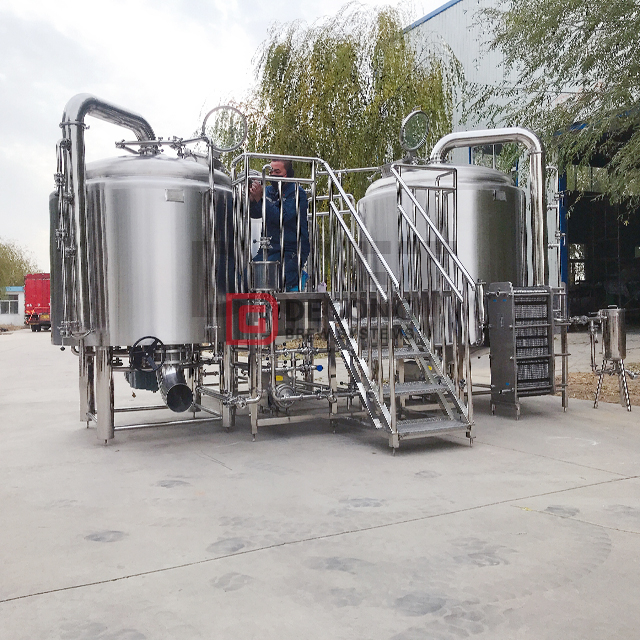

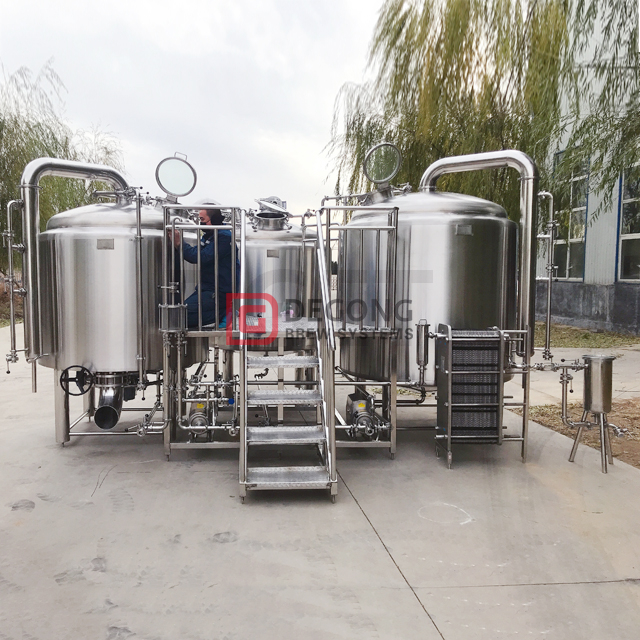

La nostra attrezzatura mostra nel birrificio del cliente



20190703163950605060

20190703164013131313

20190703164077337733

20190703164197319731

Consegna




FAQ


1.energia elettrica: può essere personalizzato in base alle condizioni locali del cliente. Ad esempio 220 V, 230 V, 380 V, 430 V; 50Hz o 60Hz; 3 fasi o monofase.

2.Prezzo: ogni cliente ha requisiti diversi, quindi dobbiamo prima confermare la tua richiesta, quindi darti un prezzo.Perché alcuni clienti richiedono il riscaldamento a vapore, alcuni clienti richiedono il riscaldamento elettrico; Alcuni clienti richiedono 2 birrifici e alcuni clienti richiedono 3 navi fabbrica di birra; Alcuni clienti richiedono tombino superiore per il serbatoio di fermentazione e alcuni clienti richiedono tombino laterale. Quindi anche entrambe le apparecchiature da 1000 litri, il prezzo è diverso. Quindi dobbiamo prima confermare i requisiti dettagliati.

3.Come vedere se la tua azienda è fidata?

Abbiamo venduto molte attrezzature a EURO. Possiamo offrirti i nostri clientis informazioni di contatto, è possibile ascoltare i loro consigli o visitare il loro birrificio.

4. Come dovremmo fare se non lo facciamonon sai come preparare la birra e installare l'attrezzatura?

Spediremo un ingegnere per installare le attrezzature e insegnarti come preparare la birra liberamente.


Se hai interesse, contattami liberamente.
